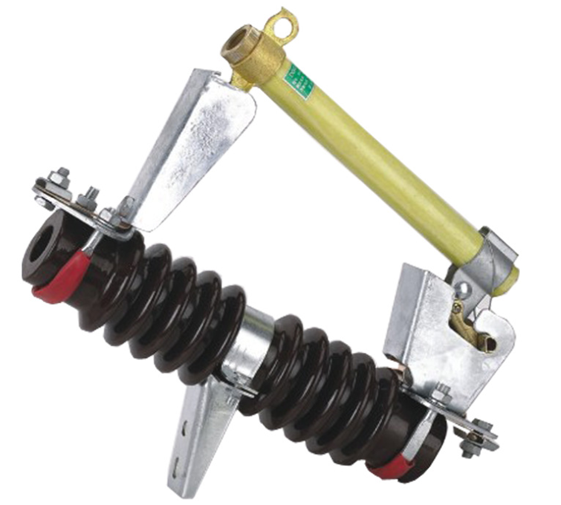

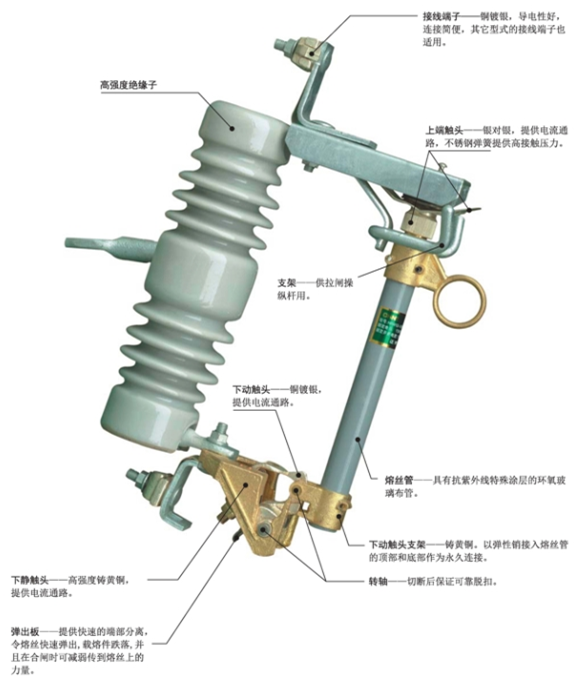

RW7高压跌落式熔断器（陶瓷式）
-
产品概述
RW7跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分，合负荷电流。
RW7跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流时熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使馆内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力二下翻，锁紧机械，释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静动触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。
产品详解
跌落式熔断器的安装：
(1) 安装时应将熔体拉紧(使熔体大约受到24.5N左右的拉力)，否则容易引起触头发热。
(2) 熔断器安装在横担(构架)上应牢固可靠，不能有任何的晃动或摇晃现象。
(3) 熔管应有向下25°±2°的倾角，以利熔体熔断时熔管能依靠自身重量迅速跌落。
(4) 熔断器应安装在离地面垂直距离不小于4m的横担(构架)上，若安装在配电变压器上方，应与配变的最外轮廓边界保持0.5m以上的水平距离，以防万一熔管掉落引发其他事故。
(5) 熔管的长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上，以免在运行中发生自行跌落的误动作，熔管亦不可顶死鸭嘴，以防止熔体熔断后熔管不能及时跌落。
(6) 所使用的熔体必须是正规厂家的标准产品，并具有一定的机械强度，一般要求熔体最少能承受147N以上的拉力。
(7) 10kV跌落式熔断器安装在户外，要求相间距离大于prefix = st1 70cm。
跌落式熔断器的操作：
一般情况下不允许带负荷操作跌落式熔断器，只允许其操作空载设备(线路)。但在农网10kV配电线路分支线和额定容量小于200kVA的配电变压器允许按下列要求带负荷操作：
(1) 操作时由两人进行(一人监护，一人操作)，但必须戴经试验合格的绝缘手套，穿绝缘靴、戴护目眼镜，使用电压等级相匹配的合格绝缘棒操作，在雷电或者大雨的气候下禁止操作。
(2) 在拉闸操作时，一般规定为先拉断中间相，再拉背风的边相，最后拉断迎风的边相。这是因为配电变压器由三相运行改为两相运行，拉断中间相时所产生的电弧火花最小，不致造成相间短路。其次是拉断背风边相，因为中间相已被拉开，背风边相与迎风边相的距离增加了一倍，即使有过电压产生，造成相间短路的可能性也很小。最后拉断迎风边相时，仅有对地的电容电流，产生的电火花则已很轻微。
(3) 合闸的时候操作顺序拉闸时相反，先合迎风边相，再合背风的边相，最后合上中间相。
(4) 操作熔管是一项频繁的项目，注意不到便会造成触头烧伤引起接触不良，使触头过热，弹簧退火，促使触头接触更为不良，形成恶性循环。所以，拉、合熔管时要用力适度，合好后，要仔细检查鸭嘴舌头能紧紧扣住舌头长度三分之二以上，可用拉闸杆钩住上鸭嘴向下压几下，再轻轻试拉，检查是否合好。合闸时未能到位或未合牢靠，熔断器上静触头压力不足，极易造成触头烧伤或者熔管自行跌落。
