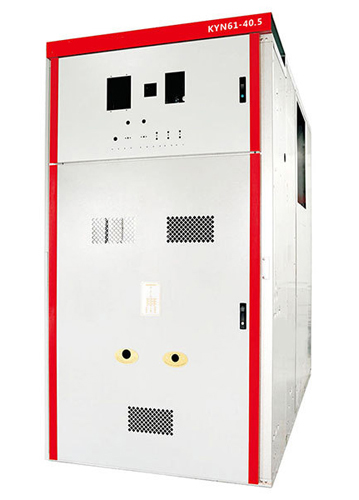

KYN61-40.5铠装型移开式交流金属封闭开关设备柜体(落地式)

概述
KYN61-40.5型开关柜体系三相交流50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，并具有对电路实行控制、保护和监测等功能。

结构说明
开关柜按GB3906和IEC62271-200:2003要求进行设计。整体由柜体和可抽出部件（手车）组成，柜体结构均采用敷铝锌板或镀锌板用螺栓联接组装而成，开关柜分隔为断路器室、母线室、电缆室和仪表室，所有金属构件均可靠接地，主回路系统的各隔室均有独立的压力释放通道，在电缆室内可设置10×60mm的接地母线。

主要特点
1、柜体结构采用组装式，断路器采用手车落地式结构；
2、可选配：国产设计的真空断路器ZN85-40.5（3AV3）、厦门华电固封式真空断路器VEP-40.5、阿海珐SF6断路器 FP4025D、施耐德SF6断路器SF2，同类断路器具有互换性；
3、手车车架中装有丝杆螺母推进机构、超越离合器，可轻松移动手车，并能防止误操作而损坏推进机构；
4、接地开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”联锁功能；
5、所有操作均在柜门关闭状态下进行，保障操作人员的安全；
6、电缆室空间充裕，可连接多根电缆，并可架空出线；
7、外壳防护等级为IP3X，手车室门打开及各隔室间防护等级为IP2X；
8、材质可选用镀锌或敷铝锌板制作。

柜体尺寸
