XRNM电动机保护用高压熔断器
-
概述：
本产品适用于户内交流50Hz，额定电压3.6kV系统，还可与其他保护电器（如开关，真空接触器等）配合使用。作为高压电动机及其他电力设备过载或短路等的保护元件。

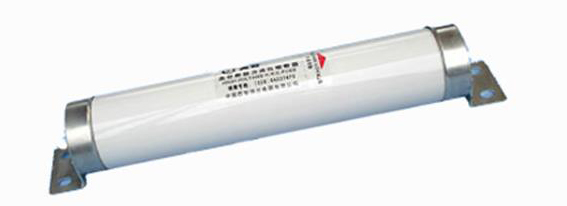

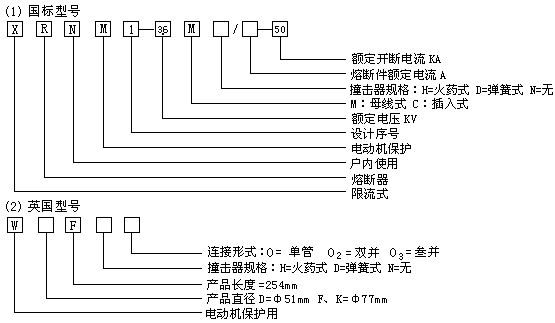

产品型号：
基本参数
熔断器的基本参数如表1
型 号 额定电压kV 熔断器额定电流（A） 熔断件额定电流（A） 额定开断电流kV XRNM1-3.6(WDF*0) 3.6 125 50、63、80、100、125 50kA XRNM1-3.6(WFF*0) 3.6 200 125、160、200 XRNM1-3.6(WKF*0) 3.6 400 250、315、355、400 注：
① 以上是单管额定参数，可根据用户需要采用固定结构将熔断器并联，可得到高的额定电流值。
② *号由是否安装撞击器确定
③（）为英国型号。
主要技术数据
（1）熔断器在规定的使用条件下，能可靠的分断（1.6-3）倍熔断件额定电流Ie至50kA额定开断电流之间的任何故障电流。

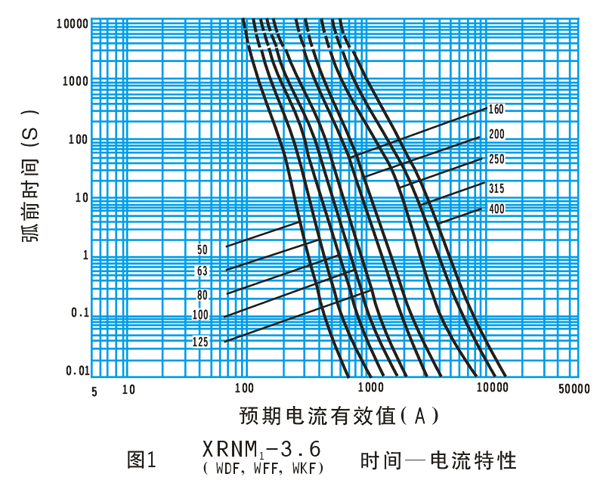

（2）时间---电流特性曲线如(图1)，最小开断电流以上部分用虚线表示。
（3）限流特性如(图2)。

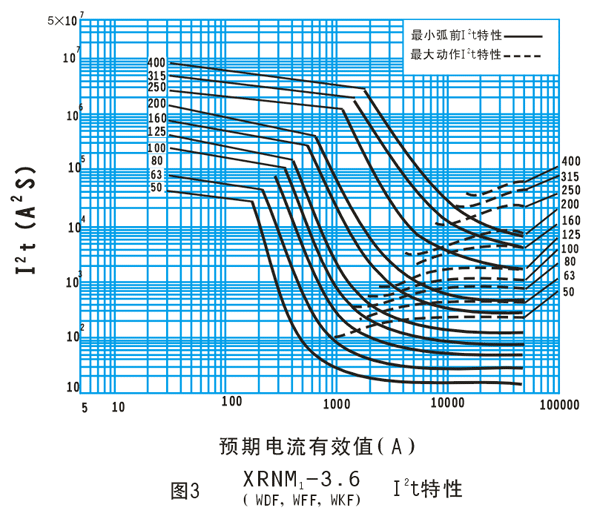

（4）I2t特性如(图3)。
外型及安装尺寸

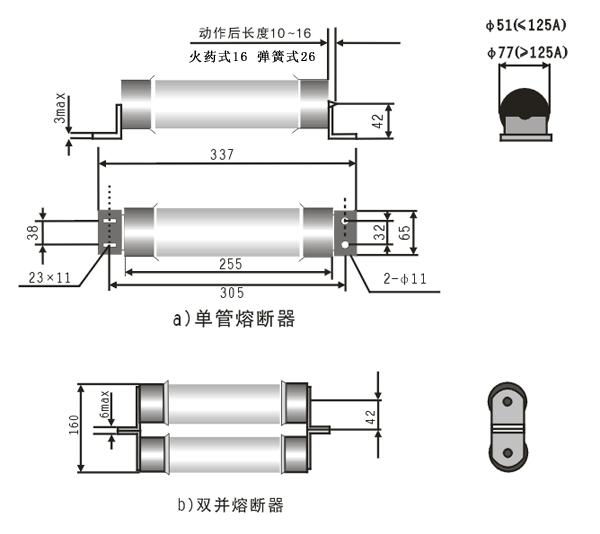

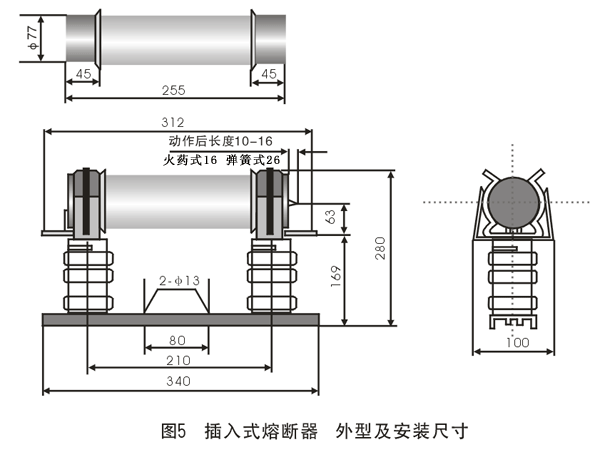

熔断器的外型及安装尺寸如(图4)、(图5)。
熔断器的使用
用于直接起动的熔断器额定电流的使用按如下公式。
Iy=Nin δ 式中：In-------电动机满载电流
δ-------综合系数如表2
N--------启动电流与满载电流之比，通常N=6
Iy-------在起动时间内的电流值
表2每小时起动次数r/h 2 4 8 16 δ 1.7 1.9 2.1 2.3 将起动时间对应的Iy值的点绘制在时间电流曲线上，点所对应的曲线或靠近右边的曲线即是所使用的熔断器，熔断件额定电流应大于1.3倍电动机满载电流。
