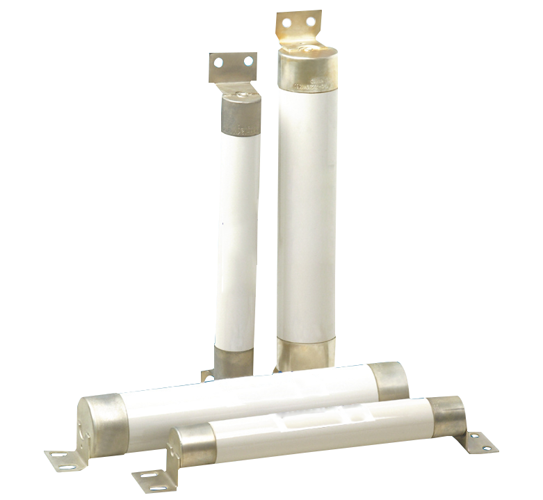

XRNM-7.2交流高压限流熔断器

•

  一、用途；
  本产品适用于户内外50Hz，额定电压3.6Kv系统及7.2Kv.12KV的系统，可与其它保护电器（开关、真空断路器等）配合使用，作为高压电动机及其它电力设备的过载或短路等的保护元件。

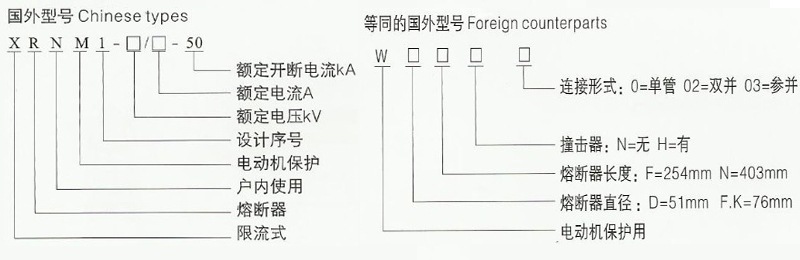

  二、型号含义：





  三、技术参数：

  型号	额定电压Un（KV）	额定电流In（A）	直径×长度D×L（mm）	A（mm）	C（mm）	额定开断电流(KA)	国外参考型号
  XRNM	3.6KV	50	φ51×254标准尺寸	337	305	63	WDFHO
  		63
  		80
  		100
  		125
  		160	φ76×254标准尺寸				WKFHO
  		200
  		224				50
  		250
  		315
  		355
  		400
  	7.2/12KV	25	φ76×403标准尺寸	486	454	63	WFNHO
  		31.5
  		40
  		50
  		63
  		80
  		100
  		125
  		160
  		200					WKNHO
  		224
  		250	φ76×403 φ88×403			50
  		315
  	12KV	25	φ76×600标准尺寸	682	650	63
  		31.5
  		40
  		50
  		63
  		80
  		100
  		125
  		160				50




  四、外形及安装图：
