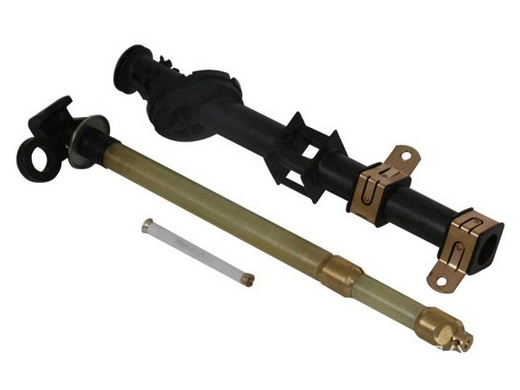

12KV油浸式高压限流熔断器

•

  产品概述
   本产品适用交流50Hz，额定电压10KV，在变压器中与其它保护电器(如：负荷开关等)配合使用，作为电力变压器及其它电力设备 的过载或短路保护。主要用于美式箱变中作后备保护用。

  型号说明



  基本参数
  熔断器的基本参数如表1

  型号 Type	额定电压(KV)	最高工作电压 (KV)	熔断器额定电流 (KA)	熔体额定电流 (A)
  OFG	10	12	125	63，80，100，125
  			200	160，200


  主要技术特点
  1、熔断器在规定的使用条件下，能可靠分断最小开断电流(2.5-5)ln至额定开断电流为50KA之间的任何故障电流。
  2、熔断器时间-电流特性如图3，最小开断电流以上部分为虚线。
  3，限流特性。

  正常使用条件
  断器正常使用于变压器油中，周围的温度上限不超过100℃

  外型及安装尺寸

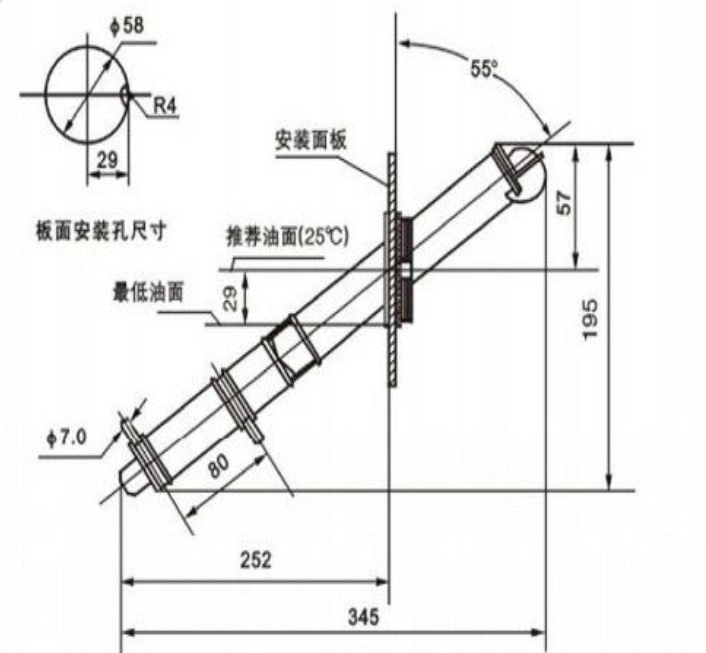

  熔断器的外形及安装尺寸如图1所示
