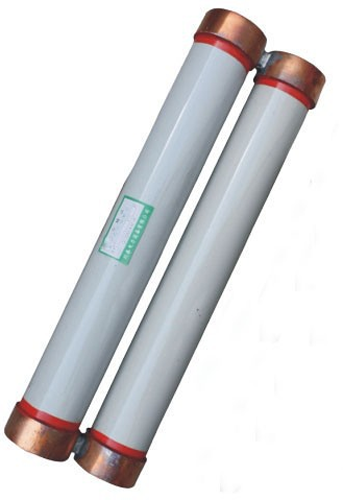

RN3户内高压限流熔断器
-
一、概述
RN3型户内高压限流熔断器，用于电力线路的过载及短路保护。所谓线路就是熔断器在短路电流达到峰值之前就将其切断的功能。熔断特性：当通过熔断器的电流为其额定电流的1.3倍时，1小时不熔断。
二、RN3高压熔断器结构
RN3型熔断器是由两个支柱绝缘子，触座，及熔丝管，座板等四部分组成。支柱绝缘子安装在座板上，触座固定在支柱绝缘子上，熔丝管则放在触座中固定，但两端的铜帽绕装在瓷管上，熔断管管内熔丝按额定电流的大小，用一根或多根熔丝绕到有棱的芯子上（额定电流小于7.5A的）或绕城螺旋形直接安装在管内（额定电流大于7.5安的）然后充填石英砂，两端铜帽用端盖压紧，用锡合牢，以保持密封。
当通过过载电流或短路电流时，熔丝立即熔断，同时产生电弧，石英砂就立即把电弧熄灭，在熔丝熔断时，弹簧的拉线也同时熔断，并从弹簧内弹出，这就指示了熔断器完成任务。
三、RN3-3~35KV高压熔断器技术数据
产品型号
RN3-3、6、10
RN3-15、20
RN3-35
额定电压KV
3
6
10
15
20
35
额定电流A
0.5
三相断流容量MVA
1000
最大开断电流KA(有效值)
100
85
50
40
30
17
开断最大短路电流时，最大电流峰值A
160
300
1000
350
850
700
过电压倍数
不超过2.5倍工作电压
熔体管电阻值
100±7
200±10
380±10
重量kg
5.6
12
15.6
熔体管重量kg
0.9
1.6
2.5
四、RN3高压熔断器使用说明
●RN3型户内充石英砂熔断器，适用于：
（1）海拔高度不高于1000米。
（2）周围介质温度不高于+40℃，不低于—40℃。
●RN3型熔断器，不能在下述环境进行工作：
（1）相对湿度大于95%的户内场所。
（2）有些燃烧货爆炸危险的场所。
（3）有剧烈震动，摆动或冲击的场所。
（4）海拔高度超过2000米的地区。
（5）空气污秽地区及特殊潮湿场所。
（6）特殊场所（如用于X光线装置上）
